Galvanized steel / PVC  -5℃--+90℃  UV-resistant  ROHS  2500N/50mm 6 J  flame resistant    CE

平包塑软管 平包塑金属软管 平包管

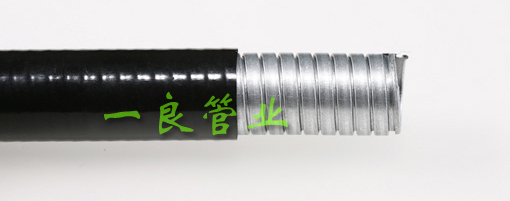

平包塑金属软管

  JSF-JSB平包塑软管是在上海京生电器有限公司标准生产的JS镀锌金属软管上包覆一层加厚的电缆用聚氯乙烯材料(京生电器电缆料PVC),使得外部波浪型凹凸面变得比较平整,外部塑料颜色通常为黑色或者灰白色,大大加厚的平整塑料增大了金属软管的安全可靠性,延长了包塑软管的使用寿命,且外部的平整性使得现场在清洁时显得更方便.上海京生电器有限公司生产的JSF-JSB平包塑金属软管有极佳之防水、绝缘性,抗拉性。 平包塑软管表面加厚层PVC,外表平滑,且PVC塑料中添加了防火阻燃剂;JSF-JSB平包塑金属软管具超柔软与极佳弯曲性能,内部平滑构造在穿引电线电缆时及容易。
  上海京生电器有限公司JSF-JSB平金属金属软管广泛用于机床设备,起重机械,电梯制造,船舶修造及电站,厂房,发电厂等电气工程设备电器布线配管工程.
  上海京生电器有限公司生产的JSF-JSB平包塑金属软管规格从Φ8毫米内径到Φ51毫米内径,颜色为黑色或者灰白色,内层包装为透明PVC塑料薄膜,防水且增进美观,外层为黄色或者白色蛇皮布缠绕,保护软管在长途运输中免受磨损。
  订货时请在致上海京生电器有限公司的传真件上注明具体软管以及配套金属接头的规格、型号、颜色、数量的具体内容,如JSF-JSB-B-20mm,表示上海京生电器有限公司生产的内径20毫米的黑色平包塑软管。

 上海京生电器有限公司生产的JSF-JSB单钩平包塑软管与JSF-JXB双钩嵌棉线抗拉力平包塑金属软管主要区别:


1.柔软性:JSB系列产品较柔软,容易弯曲,JXB系列较JSB更显坚硬;


2.平整性:JSB系列产品内部钢带采用的是JS系列,外弹性伸展,整个表面也非常平整,反而JXB型塑料层比较薄,凸显钢带轮廓。

3.PVC厚度:JSB系列产品包塑层很厚,达到1-3MM单边厚度,JXB型相比之下是比较薄。

规格型号 最小内径MM 最大外径MM 包装单位M 自然弯曲半径MM
JSF-JSB-008 7.70 12.90 100 40
JSF-JSB-010 9.70 16.80 100 40
JSF-JSB-012 11.65 18.85 100 50
JSF-JSB-013 12.65 19.35 100 50
JSF-JSB-015 14.65 22.35 100 60
JSF-JSB-016 15.65 23.35 100 60
JSF-JSB-019 18.60 26.70 50 60
JSF-JSB-020 19.60 27.70 50 60
JSF-JSB-025 24.60 34.80 50 150
JSF-JSB-032 31.50 42.60 25 260
JSF-JSB-038 37.40 49.60 25 300
JSF-JSB-051 50.00 63.60 20 380

[JSF-JSB型平包塑金属软管]通用配件

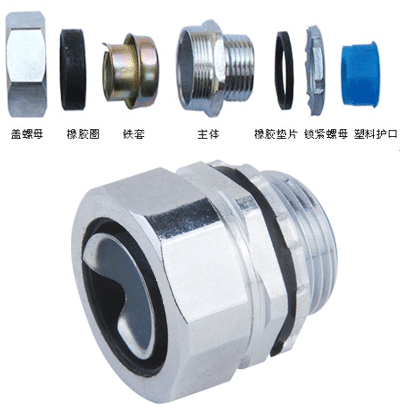

配件之壹:[外螺纹包塑软管接头JSF-DPJ]

金属软管接头

以上图片为上海京生电器有限公司提供的JSF-DPJ六角镀铬国标金属软管接头

金属软管接头

以上图片为上海京生电器有限公司提供的JSF-DPJ梅花镀锌国标金属接头



    JSF-DPJ京生端接式箱接头采用0#锌合金(铝合金)压铸(浇铸)而成,表面镀锌或镀铬。JSF-DPJ金属软管接头结构紧密,无气孔,强度高,与金属软管连接可靠,外表美观大方;

    JSF-DPJ金属接头是上海京生电器JB/GQ0552-83执行标准中D96-4A,D95-5金属接头的延伸产品;

    JSF-DPJ包塑软管接头为端接式,用来将京生金属软管连接于箱体上的直线连接件;


    JSF-DPJ适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型;

    推荐使用英制管螺纹或公制螺纹;其他德标PG或美标NPT螺纹等可来电京生电器公司快速订做。

配套金属软管规格

JSF-DPJ外螺纹金属软管接头提供螺纹范围

公制

英制

英制螺纹G

公制螺纹M

美标螺纹NPT

德标螺纹PG

φ6 1/16″ G1/4″ M14×1.5 1/4″NPT PG7
φ8 1/8″ G3/8″ M16×1.5 3/8″NPT PG9
φ10 1/4″ G3/8″ M16×1.5 3/8″NPT PG9

φ12

3/8″

G3/8″

M20×1.5

3/8″NPT

PG11    PG13.5

φ15(16)

1/2″

G1/2″

M20×1.5  M24×1.5

1/2″NPT

PG13.5  PG16

φ20(19)

3/4″

G3/4″

M27×2.0  M30×2.0

3/4″NPT

PG21

φ25

1″

G1″

M33×2.0  M36×2.0

1″NPT

PG29

φ32

1-1/4″

G1-1/4″

M42×2.0  M48×2.0

1-1/4″NPT

PG29

φ38(40)

1-1/2″

G1-1/2″

M48×2.0  M60×2.0

1-1/2″NPT

PG36    PG42

φ51(50)

2″

G2″

M60×2.0  M70×2.0

2″NPT

PG48

φ64(70)

2-1/2″

G2-1/2″

M76×2.0

2-1/2″NPT



φ75(80)

3″

G3″

M88×2.0

3″NPT



φ100

4″

G4″

M114×2.0

4″NPT



φ125

5″

G5″

M140×2.0

5″NPT



φ150

6″

G6″

M164×2.0

6″NPT



φ200

8″

G8″

M188×2.0

8″NPT


注:特殊规格、型号,特殊螺纹可来电订做;其中G螺纹为常备货,大量现货供应.

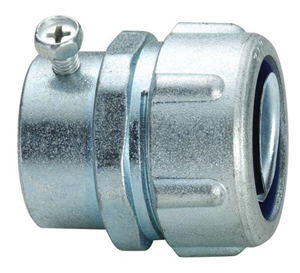

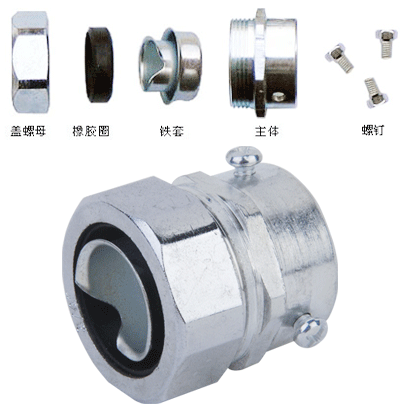

配件之贰:[三柱卡套式管接头JSF-DKJ]

金属软管接头

以上图片为上海京生电器有限公司提供的JSF-DKJ六角镀铬国标金属软管接头

金属软管接头

以上图片为上海京生电器有限公司提供的JSF-DKJ梅花镀锌国标金属接头

    JSF-DKJ卡套式管接头,能将无螺纹的钢管与京生软管连接,省却套丝工序,只需将螺丝旋入即可;
    JSF-DKJ卡套接头采用锌合金材料压铸而成,表面镀锌、磨沙、或镀铬;结构紧密,强度高。钢管与金属软管连接可靠,外表美观;
    JSF-DKJ金属接头为卡套式,用来将金属软管连接于不带螺纹的钢管之上;
    JSF-DKJ适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型;
    JSF-DKJ适配钢管:薄钢电线管、黑、白铁管(水、煤气管);
    选用DKJ卡套式金属接头时请注意连接钢管软管的规格、尺寸。

配套金属软管规格

JSF-DKJ卡套金属接头对应钢管尺寸

公制

英制

螺纹厚壁钢管(水、煤、气管) 薄壁钢管(电线管)

公称

英称

外径×壁厚

公称

英称

外径×壁厚

φ12(13)

3/8″

#12

3/8″

17.00×2.25

#15

5/8″

15.87×1.60

φ15(16)

1/2″

#15

1/2″

21.25×2.75

#20

3/4″

19.05×1.80

φ20(19)

3/4″

#20

3/4″

26.75×2.75

#25

1″

25.40×1.80

φ25

1″

#25

1″

33.50×3.25

#32

1-1/4″

31.75×1.80

φ32

1-1/4″

#32

1-1/4″

42.25×3.25

#40

G1-1/2″

38.10×1.80

φ38(40)

1-1/2″

#40

G1-1/2″

48.00×3.50

#50

2″

50.80×2.00

φ51(50)

2″

#50

2″

60.00×3.50

#70

2-1/2″

63.50×2.50

φ64(70)

2-1/2″

#70

2-1/2″

75.50×3.75

#80

3″

76.20×3.20

φ75(80)

3″

#80

3″

88.50×4.00







φ100

4″

#100

4″

114.0×4.00







φ125

5″

#125

5″

140.0×4.50







φ150

6″

#150

6″

165.0×4.50







φ200

8″

#200

8″








注:特殊规格、型号,特殊螺纹可来电订做。

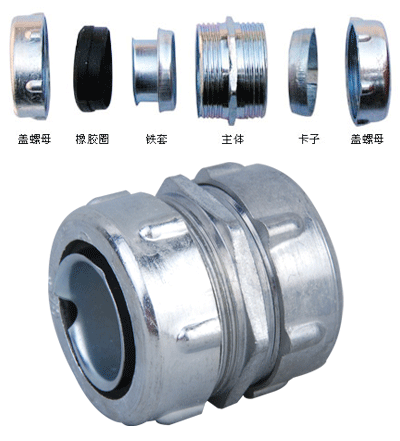

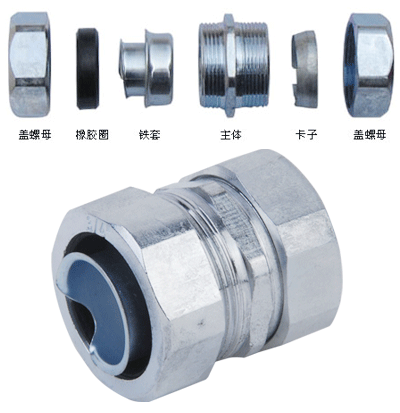

配件之叁:[卡簧自固式管接头JSF-DGJ]

金属软管接头

以上图片为上海京生电器有限公司提供的JSF-DGJ六角镀铬国标金属软管接头

金属软管接头

以上图片为上海京生电器有限公司提供的JSF-DGJ梅花镀锌国标金属接头

      JSF-DGJ自固式管接头,能将无螺纹的钢管或无螺纹的设备出线口与软管连接,省却套丝工序;
      JSF-DGJ卡簧自固接头采用锌合金材料压铸而成,表面镀锌或镀铬;结构紧密,强度高。钢管与金属软管连接可靠,外表美观;
      JSF-DGJ金属接头为自固式,用来将金属软管连接于无螺纹的钢管或无螺纹的设备出线口之上;
      JSF-DGJ适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型;
      JSF-DGJ适配钢管:薄钢电线管、黑、白铁管(水、煤气管);
     选用JSF-DGJ自固式金属软管接头时请注意连接钢管软管的规格、尺寸。

配套金属软管规格

JSF-DGJ卡套金属接头对应钢管尺寸

公制

英制

螺纹厚壁钢管(水、煤、气管) 薄壁钢管(电线管)

公称

英称

外径×壁厚

公称

英称

外径×壁厚

φ12(13)

3/8″

#12

3/8″

17.00×2.25

#15

5/8″

15.87×1.60

φ15(16)

1/2″

#15

1/2″

21.25×2.75

#20

3/4″

19.05×1.80

φ20(19)

3/4″

#20

3/4″

26.75×2.75

#25

1″

25.40×1.80

φ25

1″

#25

1″

33.50×3.25

#32

1-1/4″

31.75×1.80

φ32

1-1/4″

#32

1-1/4″

42.25×3.25

#40

G1-1/2″

38.10×1.80

φ38(40)

1-1/2″

#40

G1-1/2″

48.00×3.50

#50

2″

50.80×2.00

φ51(50)

2″

#50

2″

60.00×3.50

#70

2-1/2″

63.50×2.50

φ64(70)

2-1/2″

#70

2-1/2″

75.50×3.75

#80

3″

76.20×3.20

φ75(80)

3″

#80

3″

88.50×4.00







φ100

4″

#100

4″

114.0×4.00







φ125

5″

#125

5″

140.0×4.50







φ150

6″

#150

6″

165.0×4.50







φ200

8″

#200

8″








注:特殊规格、型号,特殊螺纹可来电订做。

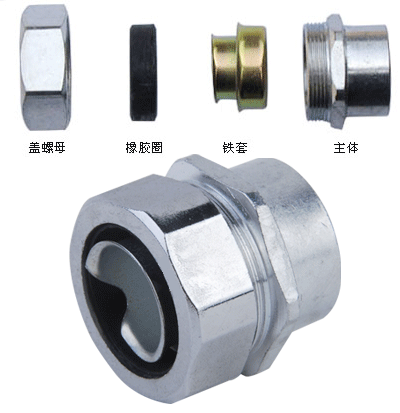

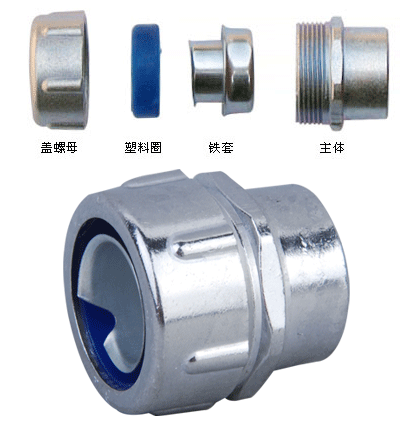

配件之肆:[内螺纹管接头JSF-DPN]

金属软管接头

以上图片为上海京生电器有限公司提供的JSF-DPN六角镀铬国标金属软管接头

金属软管接头

以上图片为上海京生电器有限公司提供的JSF-DPN梅花镀锌国标金属接头

      JSF-DPN内螺纹管接头能将金属软管连接于有螺纹的钢管或出线口为外螺纹的设备上;
      JSF-DPN内牙接头采用锌合金材料压铸而成,表面镀锌或镀铬;结构紧密,强度高。钢管与金属软管连接可靠,外表美观;
      JSF-DPN金属接头为内牙,能将金属软管连接于有螺纹的钢管或出线口为外螺纹的设备上;
      JSF-DPN适配金属软管:JSF-JS型、JSF-JSH型、JSF-JSB型、JSF-JSHG型;
      选用JSF-DPN内牙金属软管接头时请注明金属接头的螺纹尺寸及适配软管规格。

配套金属软管规格

JSF-DPN内螺纹金属软管接头提供螺纹范围

公制

英制

英制螺纹G

公制螺纹M

美标螺纹NPT

德标螺纹PG

φ12

3/8″

G3/8″

M20×1.5

3/8″NPT

PG13.5

φ15(16)

1/2″

G1/2″

M20×1.5

1/2″NPT

PG13.5

φ20(19)

3/4″

G3/4″

M27×2.0

3/4″NPT

PG21

φ25

1″

G1″

M33×2.0

1″NPT

PG29

φ32

1-1/4″

G1-1/4″

M42×2.0

1-1/4″NPT

PG29

φ38(40)

1-1/2″

G1-1/2″

M48×2.0

1-1/2″NPT

PG36

φ51(50)

2″

G2″

M60×2.0

2″NPT

PG48

φ64(70)

2-1/2″

G2-1/2″

M76×2.0

2-1/2″NPT



φ75(80)

3″

G3″

M88×2.0

3″NPT



φ100

4″

G4″

M114×2.0

4″NPT



φ125

5″

G5″

M140×2.0

5″NPT



φ150

6″

G6″

M164×2.0

6″NPT



φ200

8″

G8″

M188×2.0

8″NPT


注:特殊规格、型号,特殊螺纹可来电订做。

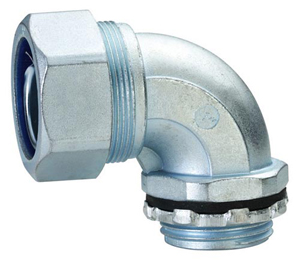

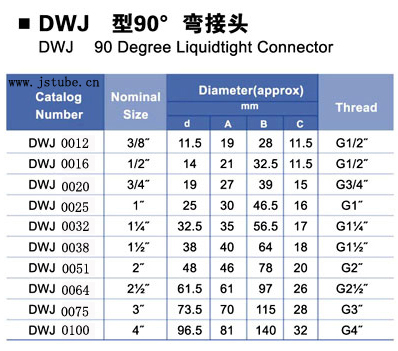

配件之伍:[JSF-DWJ90°防水弯接头]

金属软管接头金属软管接头

        JSF-DWJ90°防水弯接头,将软管90度连接在箱体或设备上;
        JSF-DWJ90°防水弯接头采用锌合金材料压铸而成,表面镀或镀铬;结构紧密,无气孔,强度高。与金属软管连接可靠,外表美观;
        JSF-DWJ90°防水弯接头为端接式,用来将金属软管90度连接于箱体连接件上;
        JSF-DWJ90°防水弯接头适配金属软管:JS型、JSH型、JSB型、JSHG型;
        推荐使用英制金属软管接头或公制螺纹金属接头;
        可定制各种非标金属软管接头、特殊金属接头。

金属软管接头
